マニュアル・使い方HOW TO

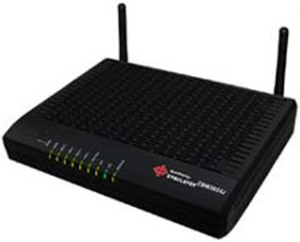

No	操作パネル・ランプ状態
	POWER	DS	US	ONLINE1	LAN1～4	WIFI	WPS
1					[接続時] [通信時] [未接続]	[接続時] [通信時]	[平常時] [設定時]
	正常動作
2					[接続時] [通信時] [未接続]	[接続時] [通信時]	[平常時] [設定時]
	電源投入時に数十秒から数分間、同様の動作が発生します。メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
3					[接続時] [通信時] [未接続]	[接続時] [通信時]	[平常時] [設定時]
	モデムがプレミアムプランの設定で動作しておりません。電話にてご連絡ください。
4					接続時	[接続時] [通信時]	[平常時] [設定時]
	モデムとPCが正常に 有線接続されていません。LANケーブルを確認、またはPCのLANボード設定を チェック。上記の項目に異常が認められない場合は、電話にてご連絡ください。
5					[平常時] [通信時]	[接続時] [通信時]	[平常時] [設定時]
	有線接続が10/100Baseで通信しています。
6					[接続時] [通信時] [未接続]
	無線LANの設定が無効化になっております。無線通信設定を確認してください。設定が有効化になっている場合は電話にてご連絡下さい。
7
	モデムに電源が入っておりません。電源コンセントを確認してください。確認後も同様の状況の場合は電話にてご連絡ください。

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

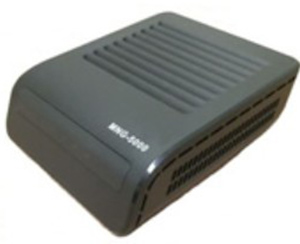

No	操作パネル・ランプ状態
	PC	RDY	US	DS	PWR
1
	正常動作
2
	モデムとPCが正常に 接続されていない。 LANケーブルを確認、 またはPCのLANボード設定を チェック。 上記の項目に異常が認められない場合は、電話にてご連絡ください。
3
	電源投入時に数十秒から数分間、同様の動作が発生する。 メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
4
	電源投入時に数十秒から数分間、同様の動作が発生する。 メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
5
	100Baseで通信しています。100Mbps以上の速度は見込めません。1000Base対応のLAN機器の使用をお勧めいたします。製造時期によりランプの色が違います。
6
	モデムに電源が入っておりません。電源コンセントの確認と横置き時右側の電源ボタンを確認して ください。確認後も同様の状況の場合は電話にてご連絡ください。

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

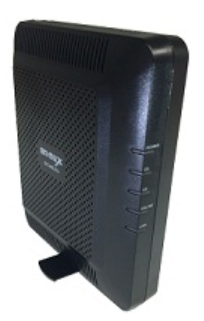

No	操作パネル・ランプ状態
	POWER	DATA	PC	CABLE
1
	正常動作
2
	モデムとPCが正常に接続されていない。LANケーブルを確認、またはPCのLANボード設定をチェック。上記の項目に異常が認められない場合は、電話にてご連絡ください。
3
	通信が正常に行えていない。電話にてご連絡ください。
4
	電源投入時に数十秒から数分間、同様の動作が発生する。メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
5
	その他の異常です。電話にてご連絡ください。
6
	その他の異常です。電話にてご連絡ください。
7
	その他の異常です。電話にてご連絡ください。

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

No	操作パネル・ランプ状態
	PWR	USB	PC	TX	RX	SYNC	RDY
1			※	※
	正常動作
2				※
	モデムとPCが正常に接続されていない。LANケーブルを確認、またはPCのLANボード設定をチェック。上記の項目に異常が認められない場合は、電話にてご連絡ください。
3
	通信が正常に行えていない。 電話にてご連絡ください。
4
	電源投入時に数十秒から数分間、同様の動作が発生する。 メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
5
	その他の異常です。 電話にてご連絡ください。
6
	電源投入直後

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

No	操作パネル・ランプ状態
	pwr	usb	enet	send	recv	sync	ready
1			※	※
	正常動作
2				※
	モデムとPCが正常に接続されていない。LANケーブルを確認、またはPCのLANボード設定をチェック。上記の項目に異常が認められない場合は、電話にてご連絡ください。
3
	通信が正常に行えていない。電話にてご連絡ください。
4
	電源投入時に数十秒から数分間、同様の動作が発生する。メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
5
	その他の異常です。電話にてご連絡ください。
6
	電源投入直後

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

No	操作パネル・ランプ状態
	pwr	usb	enet	send	recv	sync	ready
1			※	※
	正常動作
2				※
	モデムとPCが正常に接続されていない。LANケーブルを確認、またはPCのLANボード設定をチェック。上記の項目に異常が認められない場合は、電話にてご連絡ください。
3
	通信が正常に行えていない。電話にてご連絡ください。
4
	電源投入時に数十秒から数分間、同様の動作が発生する。メンテナンス時以外で長時間点滅状態が続く場合、電話にてご連絡ください。
5
	その他の異常です。電話にてご連絡ください。
6
	電源投入直後

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。

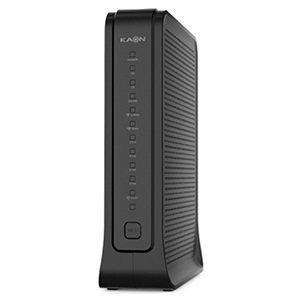

名称	状態		意味
POWER		緑点灯	電源オン
		消灯	電源オフ
DS		緑点灯	正常。下り受信確率成功（1Gプラン）
		緑点滅	下り受信確率中またはアップデート中
		青点灯	正常。下り受信確率成功（320Mプランまで）
		青点滅	下り受信確率中またはアップデート中
		消灯	異常。下り受信確率失敗。※モデムの再起動で改善する可能性があります。
US		緑点灯	正常。上り送信確率成功
		緑点滅	上り送信確率中かアップデート中
		青点灯	異常。上り送信速度低下。※モデムの再起動で改善する可能性があります。
		青点滅	上り送信確率中かアップデート中
		消灯	異常。上り送信確率失敗。※モデムの再起動で改善する可能性があります。
ONLINE		緑点灯	正常。インターネット接続可能
		緑点滅	数分続くと異常 。※モデムの再起動で改善する可能性があります。
		消灯	異常。ネット接続不可。※モデムの再起動で改善する可能性があります。
2.4GHz		緑点灯	2.4GＨz帯　有効
		緑点滅	2.4GＨz帯　データ送受信中
		消灯	2.4GＨz帯　無効
５GHz		緑点灯	5GHz帯　有効
		緑点滅	5GHz帯データ送受信中
		消灯	5GHz帯　無効
ETH1/ETH2/ETH3/ETH4		緑点灯	LAN接続確率中（1Gbps）
		緑点滅	データ送受信中（1Gbps）
		橙点灯	LAN接続確率（10/100Mbps）
		橙点滅	データ送受信中（10/100Mbps）
		消灯	LANケーブル接続なし、Wi-Fi接続のみ
Smart		緑点灯	Smart機能（AI最適化）有効
		緑点滅	Smart機能（AI最適化）エラー。※モデムの再起動で改善する可能性があります。
		消灯	Smart機能（AI最適化）無効。※モデムの再起動で改善する可能性があります。

弊社にて通信確認を行うため、
モデムのバーコードシールに記載されているMODEM MACナンバー[英数字12桁]をお聞きすることがあります。
お手数ですが、お電話の前にMODEM MACナンバーをご確認ください。
