通信機器ランプ状況確認のご案内
ひまわり光インターネットサービスをご利用中の方

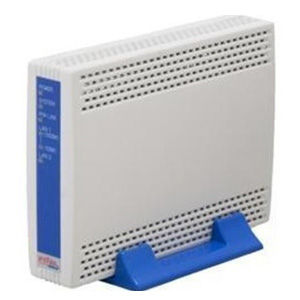

AG20E
| 名称 | 状態 | 意味 | |
|---|---|---|---|
| POWER |  |
緑点灯 | 正常運用状態(電源ON) |
 |
消灯 | 電源が入っていない状態(電源OFF) | |
| SYSTEM | |
緑点灯 | 正常運用状態 |
 |
緑点滅 | 装置運用準備中または装置異常状態 | |
 |
緑/橙点滅 | 装置故障状態(装置アラーム発生中) | |
 |
橙点滅 | 装置故障状態(装置アラーム発生中) | |
| PON LINK | |
緑点灯 | 正常運用状態(センターとのリンク及び認証完了) |
 |
橙点灯 | センターとの認証中または未認証 | |
 |
赤/橙点滅 | センター装置とのリンク確立中またはリンク未確立 | |
 |
赤点灯(消灯) | 装置運用準備中または装置異常状態 | |
|
緑点滅 | 装置確認テスト中 | |
| LAN1 （1000M） |
|
緑点灯 | LAN1が1000Mにてリンクアップ |
|
緑点滅 | LAN1が1000Mにてデータ送受信中 | |
|
消灯 | LAN1が1000Mにて未接続またはリンクダウン | |
| LAN1 （100M） |
|
緑点灯 | LAN1が10/100Mにてリンクアップ |
|
緑点滅 | LAN1が10/100Mにてデータ送受信中 | |
|
消灯 | LAN1が10/100Mにて未接続またはリンクダウン | |
| LAN2 | |
緑点灯 | LAN2が10/100Mにてリンクアップ |
|
緑点滅 | LAN2が10/100Mにてデータ送受信中 | |
|
消灯 | LAN2が未接続またはリンクダウン | |

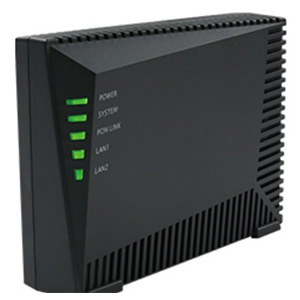

AG20F
| 名称 | 状態 | 意味 | |
|---|---|---|---|
| POWER | |
緑点灯 | 正常運用状態(電源ON) |
|
消灯 | 電源が入っていない状態(電源OFF) | |
| SYSTEM | |
緑点灯 | 正常運用状態 |
|
緑点滅 | 装置運用準備中または装置異常状態 | |
|
緑/橙点滅 | 装置故障状態(装置アラーム発生中) | |
|
橙点滅 | 装置故障状態(装置アラーム発生中) | |
| PON LINK | |
緑点灯 | 正常運用状態(センターとのリンク及び認証完了) |
|
橙点灯 | センターとの認証中または未認証 | |
|
赤/橙点滅 | センター装置とのリンク確立中またはリンク未確立 | |
|
赤点灯(消灯) | 装置運用準備中または装置異常状態 | |
|
緑点滅 | 装置確認テスト中 | |
| LAN1 | |
緑点灯 | LAN1がリンクアップ |
|
緑点滅 | LAN1がデータ送受信中 | |
|
消灯 | LAN1が未接続またはリンクダウン | |
| LAN2 | |
緑点灯 | LAN2がリンクアップ |
|
緑点滅 | LAN2がデータ送受信中 | |
|
消灯 | LAN2が未接続またはリンクダウン | |

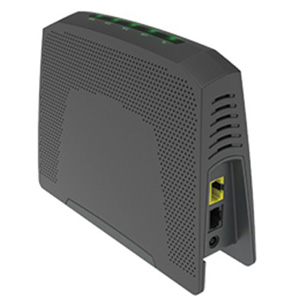

AG21
| 名称 | 状態 | 意味 | |
|---|---|---|---|
| POWER | |
緑点灯 | 正常運用状態(電源ON) |
|
消灯 | 電源が入っていない状態(電源OFF) | |
| SYSTEM | |
緑点灯 | 正常運用状態 |
|
緑点滅 | 装置運用準備中または装置異常状態 | |
|
橙点灯 | 装置故障状態(装置アラーム発生中) | |
| PON LINK | |
緑点灯 | 正常運用状態(センター局とのリンク及び認証完了) |
|
緑点滅 | 装置確認テスト中 | |
|
橙点灯 | センター局との認証中または未認証 | |
|
赤/橙点滅 | センター局装置とのリンク確立中またはリンク未確立 | |
|
消灯 | 装置運用準備中または装置異常状態 | |
| LAN | |
緑点灯 | LANが1G/100M/10Mにてリンクアップ |
|
緑点滅 | LANが1G/100M/10Mにてデータ送受信中 | |
|
消灯 | LANが未確立またはリンクダウン | |
| TA | |
緑点灯 | TAが1G/100M/10Mにてリンクアップ |
|
緑点滅 | TAが1G/100M/10Mにてデータ送信中 | |
|
消灯 | TAが未接続またはリンクダウン | |

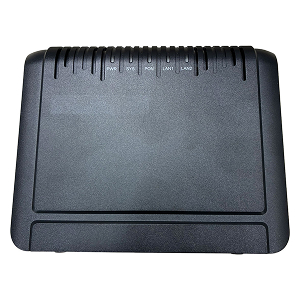

AGX20
| 名称 | 状態 | 意味 | |
|---|---|---|---|
| PWR | |
緑点灯 | 正常運用状態(電源ON) |
|
消灯 | 電源が入っていない状態(電源OFF) | |
| SYS | |
緑点灯 | 正常運用状態 |
|
緑点滅 | 装置運用準備中または装置異常状態 | |
|
橙点灯 | 装置故障状態(装置アラーム発生中) | |
| PON | |
緑点灯 | 正常運用状態(センター局とのリンク及び認証完了) |
|
緑点滅 | 装置確認テスト中 | |
|
橙点灯 | センター局との認証中または未認証 | |
|
赤/橙点滅 | センター局装置とのリンク確立中またはリンク未確立 | |
|
消灯 | 装置運用準備中または装置異常状態 | |
| LAN1 | |
緑点灯 | LAN1が10G/1G/100Mにてリンクアップ |
|
緑点滅 | LAN1が10G/1G/100Mにてデータ送受信中 | |
|
消灯 | LAN1未接続またはリンクダウン | |
| LAN2 | |
緑点灯 | LAN2が100M/10Mにてリンクアップ |
|
緑点滅 | LAN2が100M/10Mにてデータ送受信中 | |
|
消灯 | LAN2未接続またはリンクダウン | |

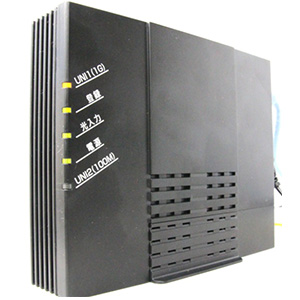

MITSUBISHI社製（D-ONU）[ AS-100GNS3-1W・AS-1000GNS-1WC ]
![MITSUBISHI社製（D-ONU）[ AS-100GNS3-1W・AS-1000GNS-1WC ]](https://www.himawari.co.jp/wp-content/uploads/sites/2/old/D-ONU.jpg)
| 名称 | 状態 | 意味 | |
|---|---|---|---|
| UNI1 | |
消灯 | 異常です（ONU下部との接続が出来ない状態です） |
|
緑点滅 | 正常な状態です（ONU下部とデータ通信中） | |
|
緑点灯 | 正常な状態です | |
| 登録 | |
消灯 | 異常です（ONU装置準備中またはONU装置故障です） |
|
緑点灯 | 正常な状態です | |
| 光入力 | |
消灯 | 異常です（装置準備中またはONU故障です） |
|
橙点滅 | 通信試験中 | |
|
橙点灯 | 光入力正常状態 | |
|
緑点滅 | 通信準備中 | |
|
緑点灯 | 正常な状態です | |
| 電源 | |
消灯 | 電源が入っていない状態 |
|
赤点灯 | 異常です（装置故障状態です） | |
|
緑点灯 | 正常な状態です | |
| UNI２ | |
消灯 | 異常です |
|
緑点滅 | 正常な状態です | |
|
緑点灯 | 正常な状態です | |
